Атлет АГ-319СКИМ — кабелетрассоискатель с возможностью контроля качества изоляции морозоустойчивый

Атлет АГ-319СКИМ — кабелетрассоискатель с возможностью контроля качества изоляции морозоустойчивый
Артикул: 715091
Модель: Атлет АГ-319СКИМ
Гарантия: 24 мес.
Бренд: ТЕХНО АС
Артикул производителя: 00-00006941
Цена:
414 000 Р
Доступен для заказа
Добавить к сравнению

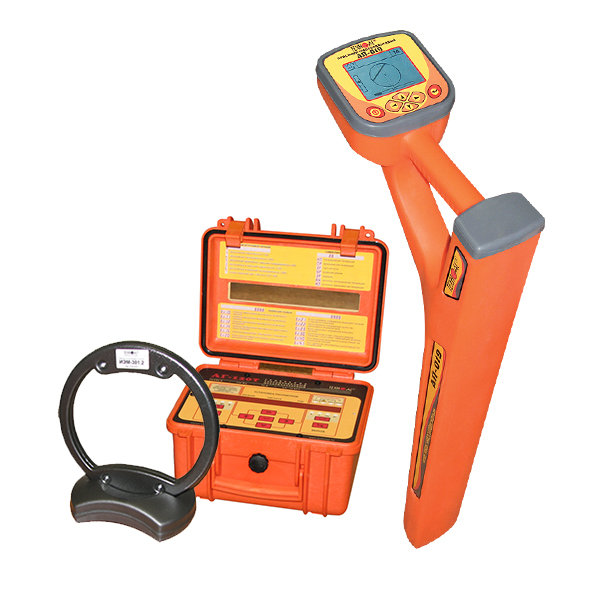

Комплект Атлет АГ-319СКИМ создан для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), на глубине до 10 м и удалении до 10 км от места подключения генератора поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

Описание кабелетрассоискателя с возможностью контроля качества изоляции морозоустойчивого Атлет АГ-319СКИМ:

Комплект Атлет АГ-319СКИМ включает в себя многофункциональный высокоэффективный генератор и универсальный, трехкоординатный, моноблочный приемник с расширенной графической индикацией, улучшенной помехозащищенностью и возможностью подключения внешних датчиков. Комплект Атлет АГ-319СКИМпозволяет точно и легко инспектировать трубопровод на расстоянии более 10 км, обеспечивая одновременное измерение тока и градиента напряжения даже в зонах, где имеется контакт с другими металлическими структурами, помехи или значительное скопление коммуникаций. Это позволяет исключить необходимость персоналу, обслуживающему трубопровод, выполнять прямое подсоединение электродов и ручные расчеты для оценки токов потерь катодной защиты вдоль трубопровода, снижая, таким образом, число ложных показаний и минимизируя неопределенность определения мест вскрытия грунта. Затем, используя датчики ДОДК-117 или ДКИ-117, может быть проведена локализация любых потерь тока, связанных с повреждением покрытия трубопровода, в более узкой зоне в пределах 1 метра.

Функции и решаемые задачи кабелетрассоискателя с возможностью контроля качества изоляции Атлет AГ-319СКИН:

  • Определение положения подземных коммуникаций в режиме «Трасса» и «График»;
  • Прямое цифровое измерение глубины их залегания на всех рабочих частотах;
  • Указание направления отклонения от оси коммуникации в режиме «Трасса»;
  • Измерение силы тока в коммуникации;
  • Поиск дефектов коммуникаций при помощи внешних датчиков ДКИ-117 и ДОДК-117;
  • Поиск мест повреждения изоляции защитных покрытий газо-нефтепроводов с катодной защитой;
  • Функция «Выбор кабеля из пучка» при помощи датчика КИ-110;
  • Одновременная работа со встроенными и внешними датчиками.

Особенности приемника АП-019М:

  • несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора;
  • расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»;
  • определение типа подземной коммуникации;
  • полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов;
  • встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора;
  • большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки;
  • одновременная работа со встроенными и внешними датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ;
  • поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов;
  • подключение дополнительных внешних датчиков расширяет перечень решаемых задач;
  • идентификация отдельных кабелей, функция «выбор кабеля из пучка» (с помощью дополнительных индукционных клещей КИ-110);
  • корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -30°С до +60°С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов;
  • возможность подключения внешнего аккумулятора Power Bank и работа при температуре менее -30°С, внешний аккумулятор прячется под одежду оператора;
  • меню на двух языках (русский и английский).

Особенности генератора АГ-120Т:

  • Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника;
  • Мультичастотный (200-10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующий данный диапазон частот;
  • Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности;
  • Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке;
  • Высокий выходной ток (до 15А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах);
  • Высокое выходное напряжение (220В автоном./330 В с дополнит. аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности;
  • Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции;
  • Возможность работы в дождливую погоду (вкл/откл.; просмотр параметров с закрытой крышкой);
  • Автоматические выключения генерации при длительном простое.
Параметр Значение
Приемник АП-019М
Квазирезонансные частоты фильтров 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц
Добротность квазирезонансных фильтров (Q) Не менее 100
Диапазон частот «Широкая полоса» 0,04…8 кГц
Диапазон частот «Радио» 8…40 кГц
Максимальный коэффициент усиления электрического тракта >100 дБ
Количество встроенных датчиков 4
Подключаемые внешние датчики КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117
Управление чувствительностью Автоматическое - для 2D отображения «Трасса»
Полуавтоматическое или ручное (по выбору) - для «Графиков»
Автоматическое или ручное (по выбору) - для режима «2-частоты»
Определение глубины залегания трассы Автоматически в режиме «Трасса» 0....9,99 м
Точность определения глубины залегания ±5%
Измерение тока принимаемого сигнала Автоматически в режиме «Трасса» 0,001....9,99 А
Точность измерения тока принимаемого сигнала ±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов При совместной работе с трассировочными генераторами («Импульсный» режим)
Визуальная индикация OLED дисплей,178х64 пикс, 16 градаций «серого»
Индицируемые параметры 2D визуализация положения трассы относительно прибора
глубина залегания трассы
ток в коммуникации
графики уровня сигнала с датчиков
параметры настройки и управления
Звуковая индикация Встроенный излучатель:
- синтезированный звук ЧМ
- звуковая индикация нажатия кнопок
Источник питания 4…7 В (4 элемента тип «С», внешний аккумулятор 20000 мА*ч)
Время непрерывной работы от одного комплекта щелочных батарей Не менее 20 часов; при отрицательной температуре время работы сокращается
Автоматическое отключение питания при бездействии для экономии заряда После 30 минут
Диапазон температур эксплуатации / хранения -30…60 / -30…60°С
Степень защиты корпуса IP54
Габаритные размеры 330х140х700 мм
Масса 2,1 кг
Генератор АГ-120Т
Частоты синусоидального сигнала, Гц
частоты f1, f2, f3 («постоянные») 200…9999 Гц
выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
частота f1 («временная») 200…9999 Гц
выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания.
Режимы генерации
режим 1 непрерывный «НП»
режим 2
- длительность импульса, мс
- частота следования импульсов, Гц
кратковременные посылки «ПР» (прерывистый)
100
1
режим 3
Первая частота, Гц
Вторая частота, Гц
Соотношение амплитуд первой и второй частот
двухчастотный «2F» (одновременная генерация)
1021
8192
1:1
режим 1

амплитуда импульса

частота следования импульсов (ударов), уд/мин
- низкая
- средняя
- высокая

длительность импульса
генерация ударных импульсов «УР» (ударный режим)

равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК»)

20
40
80
минимально достаточная для производства удара механизмом УМ-112, задается автоматически
Выходные параметры синусоидальной генерации
Выходной ток, А
максимальный в ручном режиме:
- непрерывная и двухчастотная генерация
- кратковременные посылки

10
15
задаваемый для автосогласования четыре значения (I1, I2, I3, I1) устанавливаются пользователем в диапазоне 0,1…9,9А с дискретностью 0,1А и заносятся в энергонезависимую память
Максимальное выходное напряжение, В
- при автономном питании
- с добавлением внешнего аккумулятора 12 В
- при питании от сетевого блока
220 (170 при «2F»)
330 (260 при «2F»)
110 (110 при «2F»)
Максимальная выходная мощность, Вт
- при автономном питании или от внешнего аккумулятора 21В
- с добавлением внешнегоаккумулятора 12 В
- от сетевого блока (СБП)
120 непрерывно на 1,2…300 Ом и «2F» на 1,2…200 Ом / 180 импульсы на 0,8…200 Ом
180 непрерывно на 1,8…150 Ом и «2F» на 1,8…300 Ом / 270 импульсы на 1,2…300 Ом
70 на 0,7…200 Ом_непрерывно / импульсы или на 0,7…130 Ом при «2F»
ПРИМЕЧАНИЕ.
При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB.
Допустимое сопротивление нагрузки любое (0…¥)
Ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках.
Диапазон сопротивлений согласованной нагрузки, не уже, Ом
для минимального задаваемого тока (0,1А)
- при автономном питании
- с добавлением внешнего аккумулятора 12В

1…2200 (1…1700 при «2F»)
1…3300 (1…2600 при «2F»)
для максимального непрерывного тока (10А)
- при автономном питании
- с добавлением внешнего аккумулятора 12В

0…1,2
0…1,8
для максимального тока в импульсе (15А)
- при автономном питании
- с добавлением внешнего аккумулятора 12В

0…0,8
0…1,2
Согласование с нагрузкой - автоматическое, обеспечивающее достижение заданного тока в нагрузке
- ручное (кнопками "Вверх" или "Вниз")
Источники питания
Встроенный аккумуляторный комплект два свинцово - кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/21Ач или 21В/12Ач
Ресурс питания при 0ºС в зависимости от мощности не менее, ч
- непрерывная и двухчастотная генерация генерация 1,2 (при 120Вт автономно/180Вт с доп. акк. 12В)
3 (при 60Вт автономно/90Вт с доп. акк. 12В)
- импульсные посылки одной частоты 8 (при 180Вт автономно/270Вт с доп. акк. 12В)
20 (при 90Вт автономно/130Вт с доп. акк. 12В)
- генерация ударных импульсов с максимальной частотой 80уд/мин 20 (при силе удара «С2» автономно или «С3» с доп. акк.)
50 (при силе удара «С1» автономно)
Время зарядки полностью разряженных автономных аккумуляторов не более, ч 8
Сетевой блок для работы или зарядки аккумуляторов выходное напряжение 15В, выходной ток 15А max
Допустимые внешние аккумуляторы 11...11В / 22…28В ≥21Ач
Функциональные особенности
Автоматические функции - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания)
- автосогласование (достижение заданного тока в нагрузке)
- автоматический «интеллектуальный» выбор выходной мощности
- специальная программа управления передающей антенной
- встроенное автоматическое зарядное устройство
- автоотключение питания при «длительном» простое (1 мин)
Автоматические выключения генерации (зарядки) - при разряде аккумуляторов ниже допустимой нормы
- при несоответствии внешнего напряжения режиму зарядки
- при превышении допустимого потребляемого тока
- при отключении внешнего питания в процессе генерации
- при коротком замыкании выхода в процессе генерации
- при несоответствии режима генерации наличию/отсутствию антенны на выходе
Типы подключаемых нагрузок при генерации «SIN» - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля
- непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»
- индуктивное подключение с применением передающей антенны на частоте 8192Гц (выбирается автоматически при подключении антенны)
- индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)
Автоматическое повторное согласование в режиме «SIN» при отклонениях установленного тока нагрузки более ±2dB
Конструктивные параметры
Выходной усилитель мощности импульсный, CLASS D(BD), КПД > 80%
Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона - все питающие напряжения
- режимы и установки
- ресурс питания
- «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»
Управление девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров). «Интуитивный» интерфейс.
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 Класс А
Допустимый диапазон температур окружающей среды при эксплуатации -30…+45ºС
Степень защиты корпуса IP65
Габаритные размеры электронного блока (кейса), не более, мм 305х270х191
Вес электронного блока, не более, кг 12
Параметр Значение
Индуктивная антенна ИЭМ-301.3
Тип построения Параллельный резонансный контур
Частота резонанса 8192
Диаметр, мм 240
Масса, не более, кг 0,6
Датчик контроля изоляции ДКИ-117
Максимальный неискажаемый входной сигнал в различных положениях переключателя, мВ(эфф):
«0»
«I»
«II»


0,3…14
3…140
30…1400
Частотный диапазон, Гц 40...10000
Максимально допустимое переменное входное напряжение, В 400
База (расстояние между электродами в рабочем положении), мм для угла раствора 30º - 550
для угла раствора 60º - 880
Длина штанг, не более, мм
- в рабочем положении
- в транспортном положении

780
490
Вес, не более, кг 0,8
Датчик определитель дефектов коммуникации ДОДК-117
Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, кв. мм 15
Точность определения обрыва кабеля, м 0,25
Входное сопротивление датчика, Мом 2,4
Питание предварительного усилителя внешнее от приёмника
Коэффициент усиления предварительного усилителя, дб 40

Состав комплекта

ФотоНаименованиеКоличество
1 Трассопоисковый приемник АП-019М Трассопоисковый приемник "АП-019М" 1 шт.
2 Генератор АГ-120Т Генератор "АГ-120Т" 1 шт.
3 Индукционная антенна ИЭМ-301.3 Индукционная антенна "ИЭМ-301.3" 1 шт.
4 Источник питания ENP-240-12 Источник питания
ENP-240-12
1 шт.
5 Датчик контроля изоляции ДКИ-117 Датчик контроля изоляции "ДКИ-117" 1 шт.
6 Датчик определитель дефектов коммуникаций ДОДК-117 Датчик определитель дефектов коммуникаций "ДОДК-117" 1 шт.
Батарейки Батарейки 4 шт.
8 Кабель АГ144.02.020 Кабель АГ120.02.020 1 шт.
9 Кабель AG120.02.060 Кабель AG120.02.060 1 шт.
10 Кабель АГ120.02.030 Кабель АГ120.02.030 1 шт.
11 Кабель АГ105.02.020 Кабель АГ105.02.020 1 шт.
12 Контакт магнитный АГ120.02.090 Контакт магнитный АГ120.02.090 2 шт.
13 Штырь заземления АГ110.02.004 Штырь заземления АГ110.02.004 2 шт.
14 Кабель мини-USB для подключения внешнего аккумулятора Кабель мини-USB для подключения внешнего аккумулятора
AP027.02.030
1 шт.
15 Сумка для индукционной антенны ИЭМ-301.3 Сумка для индукционной антенны "ИЭМ-301.3"
Чехол 53107
1 шт.
16 Сумка для генератора АГ-120Т Чехол 53181 Сумка для генератора "АГ-120Т"
Чехол 53181
1 шт.
17 Сумка для генератора АГ-144.1 Сумка для приемника
Чехол 53212
1 шт.
18 Сумка для комплекта Сумка для комплекта
Чехол 53222
1 шт.
19 Сумка для ДКИ Чехол 53178 Сумка для ДКИ
Чехол 53178
1 шт.
20 Руководство по эксплуатации и паспорт Руководство по эксплуатации. Паспорт 1 шт.
Другие модели ТЕХНО АС
Атлет АГ-319КУспех КБИ-309НУспех-КБИ-306НУспех КБИ-406НАтлет КАИ-1.1002 (ИДМ)Атлет ТЭК-120ГАЗ-4НАтлет 3.120ДУспех-4.108Д Атлет AГ-319К-СКИАтлет AГ-319СКИНУспех 3.108ДУспех-4.107ДАтлет АГ-319ЦАтлет ТЭК-120ТУЗАтлет ТЭК-127АНЭУспех-4.105ДУспех 1.108ДАтлет ТЭК-127АНУспех АГ-309.50ЦАтлет АГ-319МАтлет АГ-319НУспех АТГ-525.60ЭАтлет ТЭК-120АЭУспех АГ-309.60ЦУспех 3.107ДАтлет АГ-318НУспех АГ-309.50КУспех АГ-309.30ЦУспех АГ-309.60КУспех АГ-309.20ЦУспех АГ-309.50МУспех АГ-309.15ЦУспех АГ-309.50НУспех АГ-309.60МУспех 3.105ДУспех АГ-309.60НУспех 1.105ДУспех АГ-308.60НУспех АГ-309.30МУспех АТГ-425.15Э Успех АГ-528.60НУспех АГ-309.30НУспех АГ-309.20КУспех-АТГ-425.20НУспех АГ-428.30НУспех АГ-309.15КУспех АГ-309.20МУспех АГ-309.15МУспех АГ-309.20НУспех АГ-309.15НУспех КБИ-309ЦУспех АГ-308.10НУспех 3ДУспех АГ-428.20НУспех АГ-408.10АГ-144.1Успех-АТП-424ЭУспех АГ-501Успех АТП-424НУспех-АГ-401Успех КБИ-309КУспех АТ-407ЭАГ-107Успех КБИ-309МАГ-105АГ-114АГ-114.1Успех-КБИ-206Успех КБИ-106Успех-КБИ-211ИЭМ-300 ЛюкАтлет КАИ-1.501Атлет КАИ-2.501Атлет КАИ-3Атлет ТЭК-227АНАтлет ТЭК-527АНУспех АТГ-510.15ЭМАГ-05.Х.ХХАГ-120Т Атлет АГ-320Атлет АГ-324Атлет АГ-360
