Устройство дистанционного прокола кабеля УДПК создано для индикации отсутствия напряжения на ремонтируемом электрическом кабеле до 220 кВ перед его разрезкой, путем прокола кабеля по диаметру и замыкания жилы на землю, с целью предотвращения возможности поражения персонала электрическим током.
Устройство позволяет производить 500 проколов кабелей, находящихся в любом пространственном положении, проложенных в любых условиях (в коллекторах, траншеях, кабельных каналах, подвальных помещениях и т.п.) при минимальном доступе, когда зазор между кабелями не менее 30 мм и расстояние между осями не менее 300 мм.

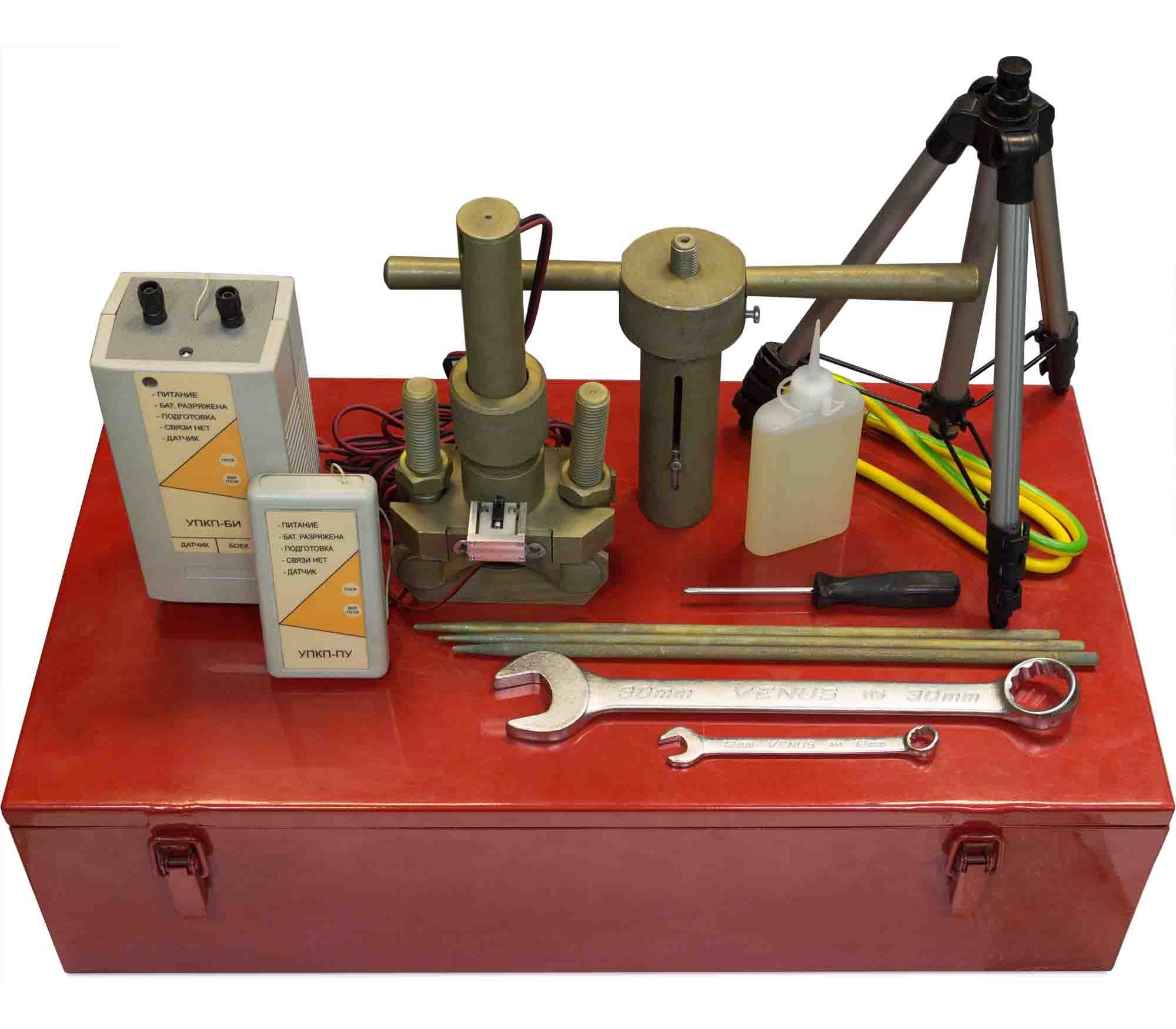

Устройство состоит из силовой части, устройства дистанционного управления и экстрактора.
Действие устройства УДПК основано на использовании энергии пороховых газов. В качестве источников энергии рекомендуются монтажные патроны типа МПУ-3 (жёлтый) по ТУ 3-1064-78 с энергией порохового заряда не менее 2720 Дж.
Прокол кабеля осуществляется за один выстрел с применением патронов МПУ-3.
Управление производится устройством дистанционного управления проколом УДУПК. Возможна одновременная работа нескольких УДУПК в непосредственной близости, так как каждое устройство работает на своей частоте диапазона и имеет уникальный идентификационный номер.
Для прокола силовая часть устройства надежно закрепляется на кабеле при помощи натяжного механизма.
| Параметр | Значение |
| Технические характеристики УДПК-90 | |
| Минимальный наружный диаметр кабеля, мм | 50 |
| Максимальный наружный диаметр кабеля, мм | 90 |
| Напряжение, кВ | 0,4-220 |
| Тип управления | ДУ электронное |
| Принцип дистанционного управления | радио-управление |
| Монтажные патроны типа МПУ-3 (жёлтый) по ТУ 3-1064-78 с энергией порохового заряда, Дж, не менее | 2720 |
| Количество гарантированных проколов | 500 |
| Источник энергии | монтажные патроны МПУ-3 (желтый) |
| Габариты устройства, мм | 75х200х500 |
| Габариты футляра, мм | 650х355х180 |
| Масса, кг | 25 |
| Рабочий диапазон температур, °С при относительной влажности до, % | -25 ... +45 98 |
| Технические характеристики силовой части устройства | |
| Габариты, мм | 75х200х500 |
| Масса УДПК (хомут, плита, ствол, спусковой механизм), кг | 6 |
| Масса заземления (кабели, штыри), кг | 3,2 |
| ИТОГО масса силовой части, кг | 9,8 |
| Технические характеристики устройства дистанционного управления проколом кабеля УДУПК | |
| Устройство дистанционного управления проколом кабеля УДУПК состоит из | пульта управления (ПУ), блока индикации (БИ) |
| Дальность устойчивой двухсторонней радиосвязи между ПУ и БИ в условиях прямой видимости, м, не менее | 150 |
| Диапазон частот устойчивой радиосвязи: - при мощности передатчиков не выше, мВт - с использованием частотной модуляции, МГц | 7 433 |
| Конструктивное исполнение имеет защиту | IP65 (IEC529) |
| Технические характеристики пульта управления (ПУ) | |
| Индикация режимов работы, контроля состояния элемента питания и функции автоматического выключения при длительном бездействии | световая и звуковая |
| Питание | щелочной гальванический элемент типа «Крона» (6F22) |
| Непрерывное время работы от одного элемента, не менее | 10 часов |
| Габаритные размеры пульта | 140х70х25 мм |
| Масса с элементом питания, не более | 0,2 кг |
| Технические характеристики блока индикации (БИ) | |
| Состав блока индикации | прибор и датчик |
| Индикация режимов работы, контроля состояния элемента питания и функции автоматического выключения при длительном бездействии | световая и звуковая |
| На двух гранях корпуса прибора установлены импульсные сверхъяркие (3кд) светодиодные маячки для индикации окончания пробоя кабеля. Угол обзора каждого маячка | 120° |
| Прибор БИ имеет два рабочих положения | лежачее положение – блок устанавливается на ножки дна корпуса, вертикальное положение – на треногу с торца корпуса |
| Питание | три гальванических элемента АА |
| Непрерывное время работы от одного комплекта элементов, не менее | 20 часов (в режиме связи) |
| Габаритные размеры прибора БИ, мм | 200х80х80 |
| Масса с элементами питания, кг, не более | 0,5 |
| Длина соединительного провода для подключения датчика к прибору БИ, м | 2 |
| Габаритные размеры датчика, мм | 24х24х20 |
| Масса датчика, кг, не более | 0,07 |
| Технические характеристики экстрактора | |
| Габариты (со снятыми рукоятками воротка), мм | 73 х 216 |
| Масса устройства, кг, не более | 2,75 |
| Величина хода, мм, не менее | 90 |
| № | Наименование | Количество |
| 1 | Силовая часть устройства УДПК | 1 |
| 2 | Устройство дистанционного управления проколом кабеля УДУПК | 1 |
| 3 | Экстрактор | 1 |
| 4 | Штырь заземления | 3 |
| 5 | Извлекатель гильзы | 1 |
| 6 | Провод заземления | 1 |
| 7 | Перемычки провода заземления | 3 |
| 8 | Отвертка РН1 | 1 |
| 9 | Отвертка РН2 | 1 |
| 10 | Ерш | 1 |
| 11 | Масленка | 1 |
| 12 | Ключ гаечный S=13 | 1 |
| 13 | Ключ гаечный S=19 | 1 |
| 14 | Ключ гаечный S=30 | 1 |
| 15 | Комплект запасных частей (пробойник 2 шт., боек 1 шт.) | 1 |
| 16 | Футляр | 1 |
| 17 | Паспорт | 1 |
