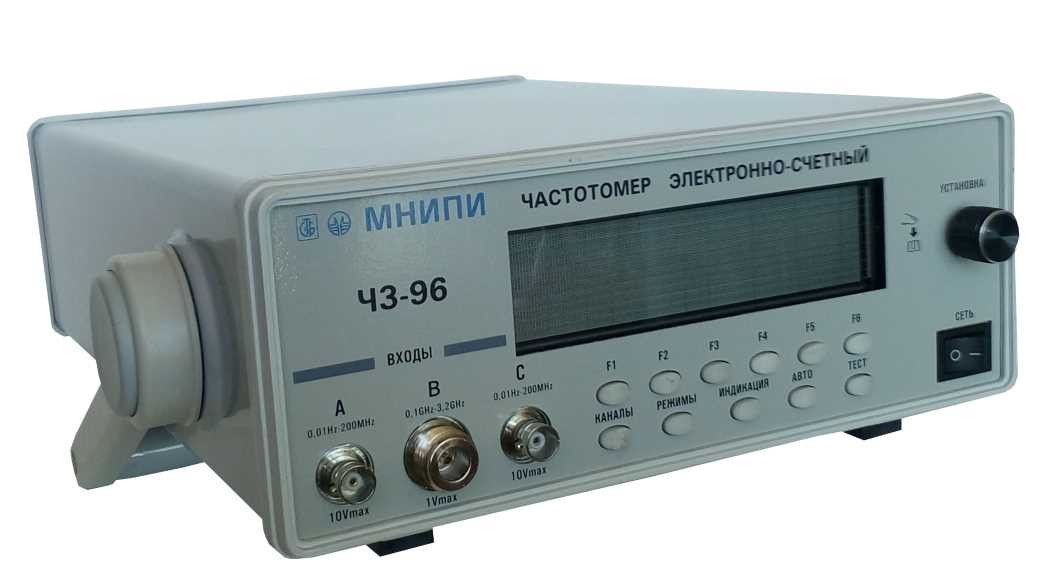

Ч3-96 — частотомер

Ч3-96 — частотомер
Артикул: 702056
Модель: Ч3-96
Гарантия: 24 месяца
Госреестр РФ: 75261-19
Поверка: включена в стоимость
Бренд: МНИПИ
Цена:
302 976 Р
Доступен для заказа
Добавить к сравнению

Назначение частотомера Ч3-96:

Частотомер электронно-счетный Ч3-96 - предназначен для измерения частоты и периода синусоидальных и импульсных сигналов, измерения длительности импульсов, интервалов времени, скважности импульсов, отношения частот электрических сигналов, счета числа импульсов, выдачи сигналов опорной частоты.

Особенности частотомера Ч3-96:

  • Вход В (синусоидальный сигнал) - 100...3200 МГц;
  • Вход А, С (синус, импульс) - 0,01...200 МГц;
  • Измерение скважности по входам - 1,000001...999999999;
  • Отношение частот в каналах: А/С , С/А, B/C и B/A - до 999999999;
  • Кварцевый термостатированный генератор;
  • Номинальное значение частоты – 5 МГц;
  • Погрешность: ±2·10-8 - за 30 суток, ±5·10-8 - за 12 месяцев;
  • Габаритные размеры (НхВхL) - 345х285х106 мм;
  • Масса: 4 кг;
  • Опорный генератор: ±5·10-8 за 12 мес.

Основные функции частотомера Ч3-96:

  • Измерение по входам А, С частоты, периода, интервалов времени, длительности импульсов с усреднением и с использованием внешнего генератора меток, счет числа импульсов;
  • Измерение частоты по входу В;
  • Измерение отношения частот – каналов А/С, С/А, В/С;
  • ФНЧ.

Дополнительные возможности частотомера Ч3-96:

  • Режим тахометра;
  • Запуск внутренний, однократный или программный; внешний;
  • Вычисление функций 1/T, 1/F, коэффициента заполнения;
  • Автоматическая установка уровня запуска.
  • Технические характеристики частотомера Ч3-96:

    Параметр Входы А, С Вход B
    Технические характеристики
    Измерение частоты от 0,01 Гц до 200 МГц; (синус, импульс) от 100 до 3200 МГц. (синус)
    Измерение периода, длительности импульсов от 5 нс до 106 с (синус); от 10 нс до 100 с (импульс)
    Измерение интервалов времени от 0,1 мкс до 100 с
    Измерение отношения частот А/С, С/А, В/С, В/А до 999999999
    Счет числа импульсов за период и длительность сигнала
    Уровень измеряемых сигналов 0,02…10 В (синус); 0,05…10 В (импульс) 0,03…1 В (0,03 до 20 мВт)
    Метки времени 10-8…10-3 с
    Число усредняемых периодов 1…105
    Частота опорного генератора 5 МГц (±1·10-8 f ном.)
    Нестабильность опорного генератора по времени ±2·10-8 за 30 суток; ±5·10-8 за 12 месяцев
    Нестабильность опорного генератора по температуре ±2·10-8 (-10...+50 °C)
    Измерение скважности от 1,000001 до 999999999 -
    Общие характеристики
    Интерфейс USB
    Питание U~ 230 В, 50 Гц
    Потребляемая мощность 40 ВА
    Рабочая температура -10...+50 °С
    Габаритные размеры (HxWxD) 345х285х106 мм
    Масса 4кг
