УПИК — указатель повреждения изоляции кабелей

УПИК — указатель повреждения изоляции кабелей
Артикул: 322106
Гарантия: 12 мес
Бренд: Квазар
Назначение указателя повреждения изоляции кабелей УПИК:
  • проверка целостности изоляции относительно земли в установках с номинальным напряжением от 220 В до 15кВ;
  • определение вида повреждений («Заплывающий пробой», «Короткое замыкание»);
  • нахождение дефектного кабеля (выделения направления);
  • проведение контроля вновь проложенных линий;
  • измерение сопротивления нагрузки при различных величинах напряжения на ней.

Описание указателя повреждения изоляции кабелей УПИК:

Указатель позволяет подавать на исследуемые объекты заданное постоянное напряжение в диапазоне от 1 кВ до 15 кВ и определять величину тока утечки и сопротивление изоляции при выбранном испытательном напряжении относительно земли.

Указатель УПИК обладает достаточной мощностью для проверки изоляции длинных силовых кабелей (несколько километров) с сопротивлением утечки до 1мА при испытательном напряжении до 15кВ.

УПИК может эксплуатироваться как в полевых, так и в лабораторных условиях.

Параметр Значение
Напряжение выхода, стабилизированное:
- холостой ход, не менее, кВ
- при токе нагрузки до 1,2мА, не менее, кВ

15±5%
10
Выходное напряжение стабилизировано, имеет положительную полярность относительно цепи заземления и может устанавливаться с шагом 1 кВ в диапазоне, кВ 1÷15
Ток утечки может составлять при выходном напряжении 10 кВ, не более, мА 1
Время установки максимального испытательного напряжения 15 кВ на кабеле с емкостью относительно земли до 1 мкФ составляет, не более, сек. 10
Время снятия остаточного заряда после проведения измерения при емкости в линии относительно земли до 1 мкФ составляет, не более, сек. 10
Диапазон определения тока утечки в проверяемой цепи, мкА 0÷5000
Вычисление общего сопротивления обследуемой изоляции относительно земли автоматическое
Объем памяти для результатов измерения 10
Число рабочих циклов без подзарядки аккумулятора, не менее 50
Питание автономное (от аккумулятора)
Масса с аккумулятором, не более, кг 3
Габариты, мм 300х220х80
Диапазон температуры окружающей среды, ºС -20 ÷ +40
Влажность при 20 ºС , % до 80
Штанга
Длина, не менее, мм 1200
Длина высоковольтного соединительного кабеля, не менее, мм 3000
Длина проводника заземления, не менее, мм 1500
Сечение проводника заземления, мм2 4
Блок зарядки аккумулятора
Номинальное напряжение, В 14,7
Максимальный ток заряда аккумулятора, мА 800
Габариты, мм 110х65х95
Масса, кг 0,5

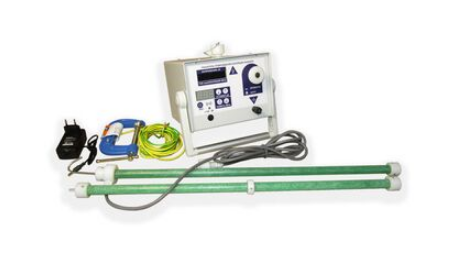

Наименование Количество
1 Указатель повреждения изоляции кабелей УПИК 1
2 Щуп высоковольтный с кабелем 3 м 1
3 Струбцина G-образная (75 мм) с проводом заземления 5 м сечением не менее 4 мм2 1
4 Штырь заземления ЗПЛ-35-1 1
5 Сетевое зарядное автоматическое устройство 12 В 300 мА 1
6 Паспорт 1
7 Техническое описание 1
8 Руководство по эксплуатации 1

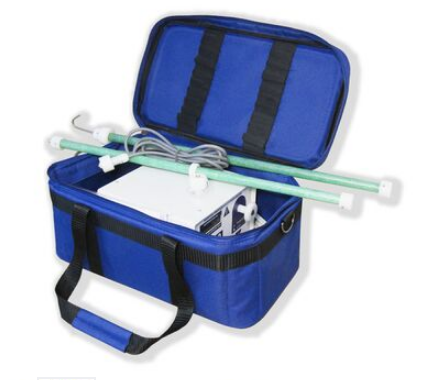

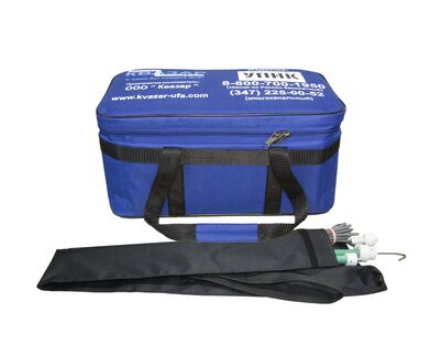

9 Сумка-кейс 1
